Обзор*

Вакуумные эжекторы ZK2-A
Пневмосистемы,   изделия для вакуума в Ижевске - ZK2-A (позиция для примера) -
- Улучшенный вакуумный модуль (эжекторная система/система с вакуум-насосом/блок), опции с низким уровнем шума и высокой эффективностью
- Цифровой датчик вакуума с энергосберегающей функцией: питание/сброс включается периодически, только при уменьшении уровня вакуума
- Более эффективный 2-ступенчатый эжектор: потребление воздуха снижено на 30%
- Двойной 2-линейный распределитель (распределитель питания/сброса): пневмораспределитель питания с функцией поддержания вакуума. Совместная работа пневмораспределителя питания и пневмораспределителя сброса
- Компактность и легкость - конструкция всё в одном со встроенными компонентами
- Добавлена возможность монтажа на DIN-рейку датчика вакуума и блока.

Вакуумные эжекторы ZL
Пневмосистемы,   изделия для вакуума в Ижевске - ZL (позиция для примера) -
- Энергосберегающий эжектор с 3-ступенчатой конструкцией диффузора для больших расходов
- Вакуумный расход до 200 л/мин, что на 250 % больше по сравнению с одноступенчатыми эжекторами
- Потребление воздуха 57 л/мин
- Комбинации распределителей вакуумирования/сброса вакуума
- Выхлоп: встроенный пневмоглушитель (стандарт), порт выхлопа
- Опции вакуумного датчика: цифровое реле вакуума, вакуумный манометр, вакуумный адаптер
- Дизайн "всё в одном" обеспечивает компактность и легкий вес.

Вакуумные эжекторы ZH-A
Пневмосистемы,   изделия для вакуума в Ижевске - ZH-A (позиция для примера) -
- Вакуумный эжектор индивидуального монтажа/коробочный тип (с глушителем), компактный и легкий
- Вакуумный расход до 155 л/мин
- Диметр сопла (мм): 0.5, 0.7, 1, 1.3, 1.5, 1.8, 2
- Множество вариантов присоединения. Быстроразъемные соединения: метрические Ø 6, 8, 10 и 12 мм; дюймовые Ø 1/4, 5/16, 3/8 и 1/2". Соединения с внутренней резьбой: Ø 1/8" ~ 1/2" метрические и дюймовые
- 4 типа монтажа: прямой монтаж, стандартный кронштейн, крепежный угольник, DIN-рейка - Принадлежности: глушитель, крепежные элементы.

Вакуумные эжекторы ZU-A
Пневмосистемы,   изделия для вакуума в Ижевске - ZU-A (позиция для примера) -
- Встраиваемый в линию вакуумный эжектор, компактный и легкий
- Расход всасываемого воздуха до 16 л/мин
- Максимальный уровень вакуума: -90 кПа
- Диаметр сопла: 0.3, 0.4, 0.5 и 0.7 мм
- Различные типы подключения: быстроразъемные соединения с овальной кнопкой Ø 4 и 6 мм, ввертные соединения Rc 1/8.

Вакуумные эжекторы ZK2
Пневмосистемы,   изделия для вакуума в Ижевске - ZK2 (позиция для примера) -
- Улучшенная серия ZK2 обеспечивает исключительно эффективное потребление воздуха и энергии благодаря энергосберегающему цифровому датчику давления, снижающему потребление воздуха до 90%. Более эффективный двухступенчатый эжектор еще больше увеличивает подсос и снижает потребление воздуха. Для предупреждения падения деталей в серии ZK2 предусмотрен двойной 2-линейный клапан сброса/подачи. Объединение в единый блок делает модель легче и компактнее, упрощает ее установку и обслуживание. Серия ZK2 применима в различных областях, например для перемещений, конвейеров, упаковки/распаковки, идеальна для использования в ограниченном пространстве.

Вакуумные эжекторы ZQ
Пневмосистемы,   изделия для вакуума в Ижевске - ZQ (позиция для примера) -
- Вакуумные эжекторы ZQ имеют компактный корпус (ширина 10 мм) и малый вес. Компактный дизайн и пластиковые материалы делают ZQ на 40% легче (по сравнению с 4 секциями ZX). Цифровое реле вакуума со светодиодным дисплеем входит в стандартную комплектацию серии ZQ.

Вакуумные эжекторы ZB
Пневмосистемы,   изделия для вакуума в Ижевске - ZB (позиция для примера) -
- Новая серия вакуумных блоков (эжектор и вакуумный насос) ZB прекрасно подходит для приложений, в которых необходимы быстрый захват заготовки и улучшенные характеристики перемещения. Изначально разработана для решения задач по перемещению электронных плат и микросхем. Серия ZB на 25% меньше, чем наши другие альтернативные вакуумные блоки, а так же значительно легче -- вес индивидуального модуля без датчика всего 46 г. Благодаря маленьким размерам и весу, блок ZB может монтироваться непосредственно на движущихся частях механизма в непосредственной близости от перемещаемой заготовки, что улучшает характеристики вакуумного захвата. Каналы подвода сжатого воздуха и вакуума разделены, что снижает возможность сбора пыли в фильтрующем элементе, сбрасывается в атмосферу через модуль выхлопа. Дополнительные характеристики и опции ZB включают в себя клапан подачи с фиксацией, цифровой датчик вакуума с функцией копирования, позволяющей одновременно настраивать до 10 датчиков, что значительно экономит рабочее время и предотвращает возможные ошибки при настройке, использование быстроразъемных соединений для присоединения вакуумного фильтра и глушителя.

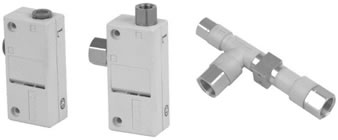

Вакуумные эжекторы ZH
Пневмосистемы,   изделия для вакуума в Ижевске - ZH (позиция для примера) -
- Компактные и легкие вакуумные эжекторы серий ZH и ZU отличаются простотой конструкции и высокой производительностью. Просто подведите воздух с одной стороны, и вакуум на другой стороне готов. Толщина эжектора ZU чрезвычайно маленькая. Отклик ZH и ZU может быть быстрее, чем у централизованных вакуумных систем. Эти эжекторы также часто более компактны и легки, чем громоздкие вакуумные линии централизованных вакуумных систем. Встроенный выхлопной глушитель минимизирует шум эжектора. Исполнения с 4 диаметрами сопл и множеством присоединительных размеров.

ZH**-X267, Вакуумнный эжектор из нержавеющей стали
Пневмосистемы,   изделия для вакуума в Ижевске - ZH**-X267 (позиция для примера) -
- Нержавеющая сталь (SCS13: эквивалентно нержавеющей стали 304).
- Уплотнение не требуется.
- Максимальная рабочая температура: 260°C.
- Без смазки.

ZH**-X185, Вакуумная вытяжка / воздуходувка
Пневмосистемы,   изделия для вакуума в Ижевске - ZH**-X185 (позиция для примера) -
- Диаметры: ø13, ø21.6, ø30 и ø42 Снижение потребления воздуха (70% на продувки). Не требует обслуживания. Высокая надежность. Простое и удобное управление. Тихая работа. Безопасная система.

Вакуум-генератор ZM
Пневмосистемы,   изделия для вакуума в Ижевске - Вакуум-генератор ZM (позиция для примера) -
- Серия ZM - вакуум-генератор "все-в-одном" - включает в себя внутренний фильтр, глушитель, распределитель, дроссель, а также реле вакуума. Конструкция двухступенчатого эжектора обеспечивает повышение вакуумного расхода до 40 % по сравнению с одноступенчатыми генераторами, кроме того, компактность позволяет использовать его во многих областях. Среди достоинств генераторов серии ZM - сильное давление сброса вакуума на быстрых временах цикла. Возможные конфигурации - отдельностоящий или модульный монтаж.

Одноступенчатые эжекторы ZX
Пневмосистемы,   изделия для вакуума в Ижевске - Одноступенчатые эжекторы ZX (позиция для примера) -
- Одноступенчатые эжекторы ZX. Модульная конструкция позволяет пользователю выбирать только те компоненты, которые необходимы. ZX имеет исполнения, комбинирующие эжектор, блок клапанов подвода / сброса, реле вакуума, фильтр. Могу заказываться без эжектора для использования только фильтра и клапанов в централизованных вакуумных системах. Специальные блоки позволяют использовать цеховой воздух для создания вакуума или азот для целей обдува. автономная или модульная конфигурация.

Одноступенчатый эжектор ZR
Пневмосистемы,   изделия для вакуума в Ижевске - Одноступенчатый эжектор ZR (позиция для примера) -
- Увеличенный одноступенчатый эжектор ZR. Модульная конструкция позволяет пользователю выбирать только необходимые для конкретного применения компоненты. ZR скомбинирован из эжекторного модуля, распределительного блока, вакуумного реле и фильтра. Заказанная без эжекторного модуля сборка с фильтром и распределительным блоком может быть использована в централизованных вакуумных системах. Специальная функция плит позволяет использовать цеховой воздух для создания разрежения и обдува азотом. Исполнения с индивидуальной и блочной конфигурацией.

Серия эжекторов ZU
Пневмосистемы,   изделия для вакуума в Ижевске - ZU (позиция для примера) -
- Серия эжекторов ZU объединяет конструктивную простоту с высокой эффективностью. Просто подключив подачу воздуха с одной стороны можно достичь разрежения на другой стороне эжектора. Часто эти небольшие и легкие эжекторы препочтительнее занимающих много места линий централизованных вакуумных систем. встраиваемый эжектор ZU чрезвычайно компактен. Встроенный глушитель сводит к минимуму производимый шум. Четыре типоразмера сопл и присоединений.
