Быстросъёмные самозапирющие соединения

***

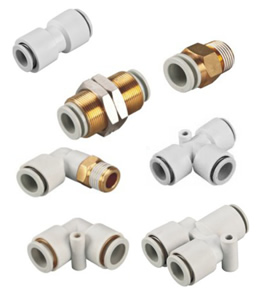

Быстроразъемные соединения

Быстроразъемные соединения в Ижевске



Рабочая среда Сжатый воздух (исполнение для воды по запросу)
Испытательное давление 1.32 МПа
Рабочее давление -99.99 кПа ~ 0.9 МПа
Температура рабочей и окружающей среды

0 ~ 60°C
Материал фитинга

Латунь или пластик,
покрытие резьбы - полимер
Совместимый материал трубок Нейлон, полиуретан

.

  • Быстрый монтаж и демонтаж
  • Использование в ограниченном пространстве
  • Широкая программа поставки
  • Материалы соответствует стандартам ROHS.





Размеры и номер для заказа:

Муфта прямая быстроразъёмная KQ2H:

Муфта прямая быстроразъёмная KQ2H в Ижевске



Наружный
диаметр трубки ød		 Номер для заказа L øD
4 KQ2H04-00-XRT01 33.5 10.5
6 KQ2H06-00-XRT01 35.5 12.8
8 KQ2H08-00-XRT01 39 15.5
10 KQ2H10-00-XRT01 42 18.5
12 KQ2H12-00-XRT01 46 21





Муфта переходная быстроразъёмная KQ2H

Муфта переходная быстроразъёмная KQ2H в Ижевске

Наружный диаметр трубки

Номер для заказа

L øD
ød1 ød2

34.5

12.8

6 4 KQ2H04-06-XRT01
8 6 KQ2H06-08-XRT01 38.5 15.5
10 8 KQ2H08-10-XRT01 42 18.5
12 10 KQ2H10-12-XRT01 45 21

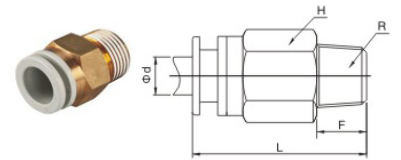

Прямое соединение KQ2H

Прямое соединение KQ2H в Ижевске

Наружный диаметр трубки ød



Резьба R



Номер для заказа



L



F

H
(размер под ключ)

4

 M5 KQ2H04-M5-XRT01 19.5

4.5

 10
R1/8 KQ2H04-01-XRT01 21

7.5

 10



6

 M5 KQ2H06-M5-XRT01 19.5

4.5

 12
R1/8 KQ2H06-01-XRT01 22

7

 12
R1/4 KQ2H06-02-XRT01 22.5

9

 14



8

 R1/8 KQ2H08-01-XRT01 28

7.5

 14
R1/4 KQ2H08-02-XRT01 26

10.5

 14
R3/8 KQ2H08-03-XRT01 21.5 10 17



10

 R1/8 KQ2H10-01-XRT01 29.5

7.5

 17
R1/4 KQ2H10-02-XRT01 33 10.5 17
R3/8 KQ2H10-03-XRT01 27.5 10 17
R1/2 KQ2H10-04-XRT01 27 14 22

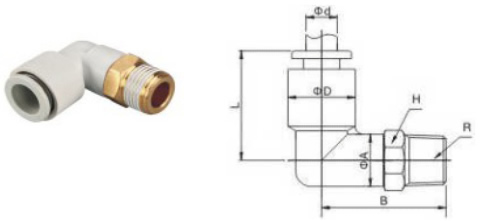

Угольник переходной KQ2L

Угольник переходной KQ2L в Ижевске

Наружный
диаметр трубки ød		 Резьба
R		 Номер
для заказа		 L

øD

A

 B

H (размер
под ключ)

4

 M5

KQ2L04-M5-XRT01

 19.5

10.5

10

 19.5 10
R1/8

KQ2L04-01-XRT01

 19.5

10.5

10

 23 10

6

 M5

KQ2L06-M5-XRT01

 21

12.8

10

 20.5 10
R1/4

KQ2L06-02-XRT01

 21

12.8

10

 25.5 14



8

 R1/8

KQ2L08-01-XRT01

 24

15.5

12

 26 12
R1/4

KQ2L08-02-XRT01

 24

15.5

12

 27 14
R3/8

KQ2L08-03-XRT01

 24

15.5

12

 29 17



10 R1/8

KQ2L10-01-XRT01

 27

18.5

17

 28 17
R1/4

KQ2L10-02-XRT01

 27

18.5

17

 30 17
R3/8

KQ2L10-03-XRT01

 27

18.5

17

 31 17
R1/2

KQ2L10-04-XRT01

 27

18.5

17

 32 21



12

 R1/4

KQ2L12-02-XRT01

 30

21

17

 31 17
R3/8

KQ2L12-03-XRT01

 30

21

17

 32 17
R1/2

KQ2L12-04-XRT01

 30

21

17

 33 21

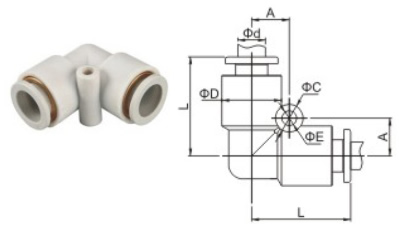

Угольник прямой быстроразъёмный KQ2L

Угольник прямой быстроразъёмный KQ2L в Ижевске

Наружный диаметр
трубки ød		 Номер для заказа

L



øD



A



øC



øE
4 KQ2L04-00-XRT01 19.5 10.5 7.5 6 3.2
6 KQ2L06-00-XRT01 21 12.8 8.2 6 3.2
8 KQ2L08-00-XRT01 24 15.5 9.5 8 4.2
10 KQ2L10-00-XRT01 27 18.5 11 8 4.2
12 KQ2L12-00-XRT01 30 21 12 8 4.2

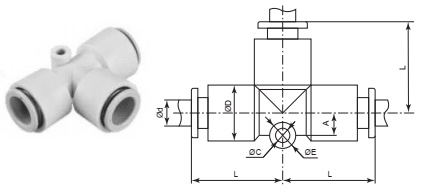

Тройник прямой быстроразъёмный KQ2T

Тройник прямой быстроразъёмный KQ2T в Ижевске

Наружный диаметр
трубки ød

Номер для заказа



L



øD



A



øC



øE

4

KQ2T04-00-XRT01

19.5

10.5

4

6

3.2

6

KQ2T06-00-XRT01

21

12.8

5.5

6

3.2

8

KQ2T08-00-XRT01

24

15.5

6.5

8

4.2

10

KQ2T10-00-XRT01

27

18.5

7.5

8

4.2

12

KQ2T12-00-XRT01

30

21

8.5

8

4.2

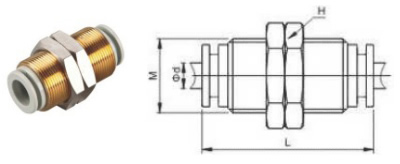

Соединение для панельного монтажа KQ2E

Соединение для панельного монтажа KQ2E в Ижевске

Наружный диаметр
трубки ød

Номер для заказа



L



M

H
(размер под ключ)

4

KQ2E04-00-XRT01

31

M12X1

15

6

KQ2E06-00-XRT01

35

M14X1

17

8

KQ2E08-00-XRT01

38.5

M16X1

19

10

KQ2E10-00-XRT01

42.5

M20X1

24

12

KQ2E12-00-XRT01

45

M22X1

27

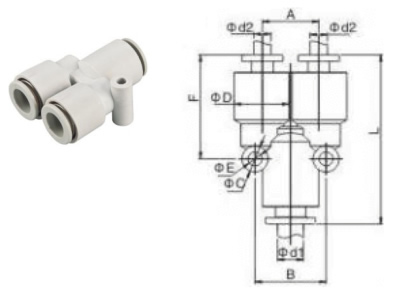

Разветвитель быстроразъёмный KQ2U

Разветвитель быстроразъёмный KQ2U в Ижевске

Наружный диаметр
трубки ød

Номер для заказа



L



øD



A



B



øC



øE



F

4

KQ2U04-00-XRT01

33.5

10.5

10.5

14.5

6

3.2

21.5

6

KQ2U06-00-XRT01

37.5

12.8

12.8

16.5

6

3.2

23.5

8

KQ2U08-00-XRT01

43

15.5

15.5

19.5

8

4.2

28

10

KQ2U10-00-XRT01

48

18.5

18.5

24.5

8

4.2

30

12

KQ2U12-00-XRT01

52

21

21

29

8

4.2

34
